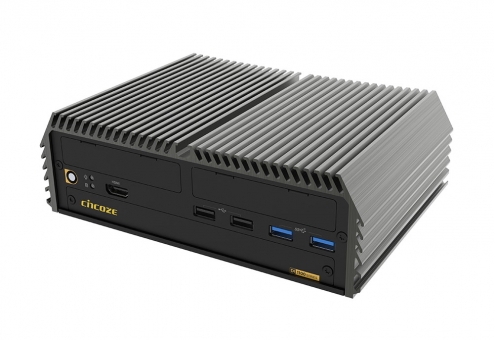

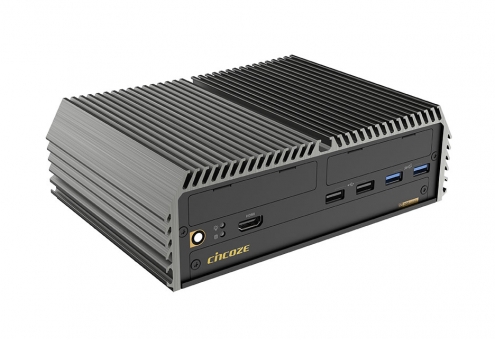

DI-1100
DI-1100 在紧凑的外形中包含高性能、大量 IO 端口和扩展灵活性。DI-1100 采用第 8 代智能英特尔® 酷睿™ U 系列处理器
产品特点
- 嵌入式第 8 代 Intel® Core™ U i7/i5/i3 CPU (TDP 15W)
- 1x 2.5" 前置 SATA HDD 托架，用于快速访问和 1x mSATA 插槽
- 2 个全尺寸 Mini PCIe 插槽，用于模块扩展
- 2 个前置 SIM 卡插槽，用于信号冗余
- 可选 CMI 模块（2 个 10 GbE LAN，M12 A 编码或 M12 X 编码）
- 可选 CFM 模块（电源点火感应或 4x PoE）
- 宽工作温度 -40°C 至 70°C
- MIL-STD-810G、E-mark 和 EN50155（仅限 EN 50121-3-2）认证
产品介绍
DI-1100 在紧凑的外形中包含高性能、大量 I/O 端口和扩展灵活性。DI-1100 采用第 8 代智能英特尔® 酷睿™ U 系列处理器 (Whiskey Lake)，具有超低 15W TDP，但性能毫不妥协。DI-1100 之所以大放异彩，是因为它将多个 I/O 和其他扩展选项安装在一个非常紧凑的机箱中，使其成为适用于空间受限环境的完美高性能坚固嵌入式计算机。DI-1100 是工业应用、物流和仓储、运输、安全和监控、物联网部署和其他应用的理想选择。
高性能和省电
DI-1100 可选择第 8 代智能英特尔® 酷睿™ U i7、i5 或 i3 处理器，由四核八线程提供动力，提供非凡的性能和响应能力，以更快地完成计算密集型任务。处理架构满足了提高图形和计算性能的需求，同时提供了整合物联网部署的数据和应用程序的空间。配备 15W CPU，它是移动机械的理想选择，可缩短充电之间的时间以实现最高效率。紧凑的外形
DI-1100 外形小巧，尺寸仅为 203 mm (W) x 142 mm (D) x 66.8 mm (H)。这种紧凑的尺寸使 DI-1100 易于安装在您可以想象的任何地方，尤其是在当今空间有限的物联网应用中，从自动导引车 (AGV) 和自主移动机器人 (AMR) 等设备到车辆和小型机柜工厂。各种工业 I/O 和功能

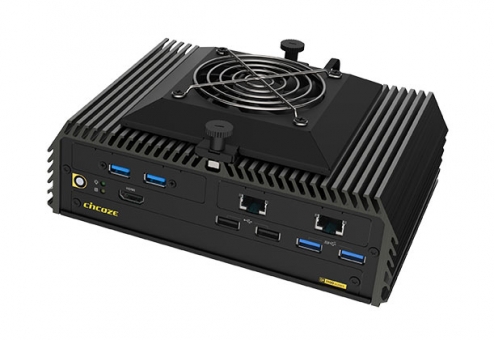

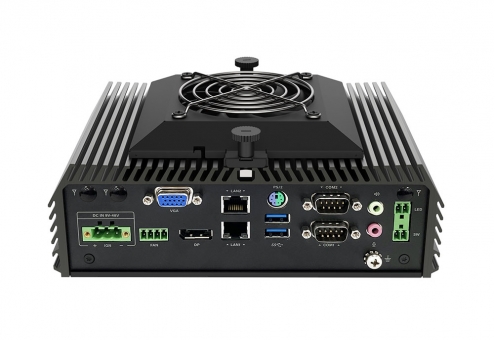

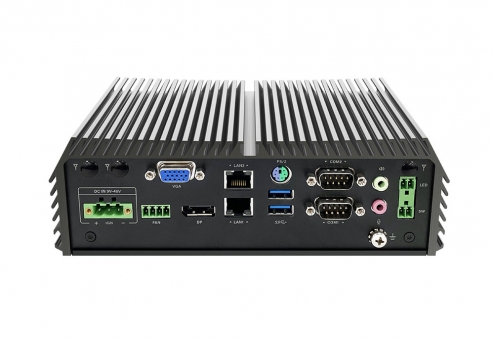

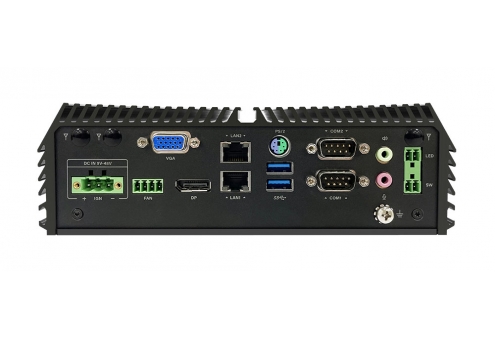

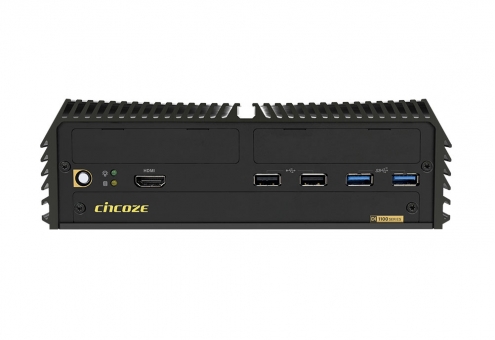

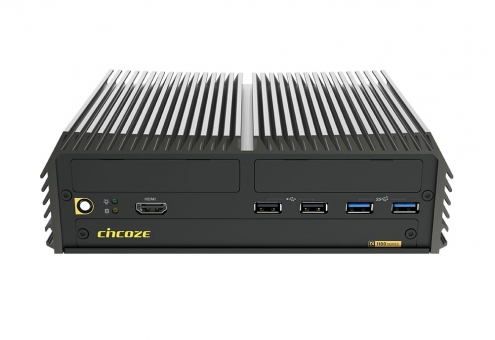

DI-1100 的紧凑设计不会牺牲 I/O 和功能。DI-1100 包括 2x GbE LAN、4x USB 3.2、2x USB 2.0 和 2x RS232/422/485，用于连接高速和传统设备。DI-1100 还支持用于无线连接的 2 个全尺寸 Mini PCIe 插槽以及用于蜂窝网络冗余的 2 个 SIM 卡插槽，以确保不间断的数据传输。此外，当通过 PoE 使用摄像机等高功率外围设备时，它还提供了一个外部风扇以提供额外的冷却。
独家扩展能力
DI-1100 通过组合多路 I/O (CMI) 和控制功能模块 (CFM) 提供模块化扩展，并可配置为进一步 I/O 和功能定制。这种灵活性允许集成商快速配置系统并快速部署到市场。CMI 模块包括额外的 LAN、10GbLAN、M12 连接（A 和 X 编码）和各种 I/O 接口，而 CFM 提供电源点火感应或 PoE 功能。
活的安装
多种安装方法可用于各种工业环境，包括墙壁、侧面、DIN 导轨和 VESA 安装。这些安装选项可帮助集成商快速轻松地将 DI-1100 安装在任何地方，无论是现场侧、机柜还是其他设备内部。
具有兴业认证的稳健设计
DI-1100 采用坚固的设计，可承受极端环境。它具有 -40 至 70°C 的宽工作温度范围、9 至 48 VDC 的宽电压输入范围、过压保护、过流保护和 ESD 保护。DI-1100 通过了测试以确保符合 MIL-STD-810G、E-mark 和 EN50155（仅限 EN 50121-3-2）。
详细规格
规格
| 型号名称 | DI-1100 | |
|---|---|---|
| 系统 | 处理器 | 板载第 8 个 Intel® Core™ U 处理器 (Whiskey Lake) • Intel® Core™ i7-8665UE 四核处理器（8M 高速缓存，最高 4.4 GHz，15W） • Intel® Core™ i5-8365UE 四核处理器（6M 高速缓存，最高最高4.10 GHz，15W） • Intel® Core™ i3-8145UE 双核处理器（4M 高速缓存，最高 3.90 GHz，15W） |
| 记忆 | 1x DDR4 SO-DIMM 插槽，支持高达 2400MHz 64 GB（无缓冲和非 ECC） | |
| BIOS | AMI BIOS | |
| 图形 | 图形引擎 | 集成英特尔® 超高清显卡 620 |
| 最大显示输出 | 支持三重独立显示 | |
| HDMI | 1x HDMI 连接器 (4096 x 2304@60Hz) | |
| DP | 1 个 DisplayPort 连接器 (4096 x 2304@60Hz) | |
| VGA | 1x VGA 连接器 (1920 x 1200 @60Hz) | |
| 声音的 | 音频编解码器 | Realtek® ALC888，高保真音频 |
| 线路输出 | 1x 线路输出，电话插孔 3.5 毫米 | |
| 麦克风接口 | 1x 麦克风输入，电话插孔 3.5 毫米 | |
| 输入输出 | 局域网 | • 2x GbE LAN，RJ45 - GbE1：英特尔® I219 - GbE2：英特尔® I210 |
| 通讯 | 2x RS-232/422/485 带自动流量控制（支持 5V/12V），DB9 | |
| USB | • 2 个 10 Gbps USB 3.2 Gen2，A 型 • 2 个 5 Gbps USB 3.2 Gen1，A 型 • 2 个 480 Mbps USB 2.0，A 型 |
|
| PS/2 | 1x PS/2, 6 Pin Mini-DIN 母头连接器 | |
| 贮存 | 固态硬盘/硬盘 | 1x 2.5” 正面可拆卸 SATA HDD/SSD 托架 (SATA3.0) |
| mSATA | 1x mSATA 插槽（SATA 3.0，由 Mini-PCIe 插槽共享） | |
| 袭击 | 支持 RAID 0/1 | |
| 扩张 | 迷你 PCI Express | 2x 全尺寸 Mini-PCIe 插槽 |
| SIM 插座 | 2x SIM 插座 | |
| CMI（组合多 I/O）接口 | • 1x 高速 CMI 接口，用于可选 CMI 模块扩展 • 1x 低速 CMI 接口，用于可选 CMI 模块扩展 |
|
| CFM（控制功能模块）接口 | 1 个 CFM IGN 接口，用于可选的 CFM-IGN 模块扩展 | |
| 其他功能 | 外部风扇连接器 | 1x 外部风扇连接器，4 针接线端子（通过 BIOS 支持智能风扇） |
| 电源点火感应 | 支持具有延迟时间管理和可选 12V/24V 的电源点火感应功能（带可选 CFM 模块） | |
| 清除 CMOS 开关 | 1 x 清除 CMOS 开关 | |
| 复位按钮 | 1 个重置按钮 | |
| 即时重启 | 支持0.2秒即时重启技术 | |
| 看门狗定时器 | 软件可编程支持256级系统复位 | |
| 力量 | 电源按钮 | 1 x ATX 电源开/关按钮 |
| 电源模式开关 | 1 x AT/ATX 模式开关 | |
| 电源输入 | 9 - 48VDC，3 针接线端子 | |
| 远程电源开/关 | 1 x 远程电源开/关，2 针接线端子 | |
| 远程电源 LED | 1 x 远程电源 LED，2 针接线端子 | |
| 总功率预算 | 120W | |
| 身体的 | 尺寸（宽 x 深 x 高） | 203 x 142 x 66.8 毫米 |
| 重量信息 | 1.74 公斤 | |
| 机械结构 | 重型金属挤压铝材 | |
| 安装 | 墙壁/侧面/DIN-RAIL/VESA 安装 | |
| 物理设计 | • 无风扇设计 • 无线缆设计 • 无跳线设计 • 一体成型设计 |
|
| 可靠性和保护 | 反向电源输入保护 | 是的 |
| 过压保护 | • 保护范围：51~58V • 保护类型：关闭工作电压，在预设电平重新上电恢复 |
|
| 过流保护 | 15A | |
| 浪涌保护 | 3.84 kV（阻抗 12 ohm 1.2/50us 波形） | |
| CMOS 电池备份 | SuperCap 集成用于 CMOS 电池免维护操作 | |
| 平均无故障时间 | • 513,628 小时 - 数据库：Telcordia SR-332 Issue3，方法 1，案例 3 |
|
| 操作系统 | 视窗 | 视窗® 10 |
| Linux | 项目支持 | |
| 环境 | 工作温度 |
• 15W CPU：-40°C 至 70°C • 15W CPU + 61.6W PoE + 风扇：-40°C 至 70°C |
| 贮存温度 | -40°C 至 85°C | |
| 相对湿度 | 95%RH @ 70°C（非冷凝） | |
| 震惊 | MIL-STD-810G | |
| 振动 | MIL-STD-810G | |
| 电磁兼容 | CE、FCC、ICES-003 A 类、EN50121-3-2（铁路）、E-mark | |
| 安全 | IEC/EN 62368-1 | |
订购信息
| 型号 | 产品描述 |
|---|---|
| DI-1100-i3-R10 | 第 8 代 Intel Core i3-8145UE 高性能、紧凑和模块化坚固型嵌入式计算机 |
| DI-1100-i5-R10 | 第 8 代 Intel Core i5-8365UE 高性能、紧凑和模块化坚固型嵌入式计算机 |
| DI-1100-i7-R10 | 第 8 代 Intel Core i7-8665UE 高性能、紧凑和模块化坚固型嵌入式计算机 |
| √ DI-1100 嵌入式系统 x1 | √ 散热片 x1 |
| √ 实用 DVD 驱动程序 x1 | √ 螺丝包 x1 |
| √ 壁挂套件 x1 | √ 电源接线端子连接器 x1 |
| √ 远程功能接线端子连接器 x 2 | √ 风扇接线端子连接器 x 1 |
| 型号 | 描述 |
|---|---|
| CMI-LAN01-R12 / UB1512-R10 | CMI 模块，带 4x Intel I210 GbE LAN，RJ45 端口/1x 通用支架，带 4x RJ45 Cutout |
| CMI-M12LAN01-R12 / UB1510-R10 | CMI 模块，带 M12 A 编码连接器，4x Intel I210 GbE LAN 端口/1x 通用支架，带 4x M12 切口 |
| CMI-XM12LAN01-R10 / UB1510-R10 | CMI 模块，带 M12 X 编码连接器，4 个 Intel I210 GbE LAN 端口/1 个通用支架，带 4 个 M12 切口 |
| CMI-10GLAN04-R10 / UB1528-R10 | CMI 模块，带 2x Intel X550 10GbE LAN，RJ45 端口/1x 通用支架，带 2x RJ45 Cutout |
| CMI-COM05-R10 / UB1503-R10 | CMI 模块，带 2x RS232/422/485 端口（支持 5V/12V）/ 1x 通用支架，带 2x DB9 Cutout |
| CMI-DIO05-R10 / UB1518-R10 | CMI 模块，带 16DIO（8 进 8 出）/1 个带 DIO 切口的通用支架 |
| MEC-USB-M102-15 / UB1514-R10 | Mini-PCIe 模块，带 2x USB 3.2 Gen1 端口，1x 15cm 电缆/1x 通用支架，带 2x USB 切口 |
| MEC-LAN-M102-30 / UB1511-R10 | Mini-PCIe 模块，带 2x LAN 端口，2x 30cm 电缆/1x 通用支架，带 2x RJ45 Cutout |
| MEC-COM-M212-TDB9 / UB1503-R10 | Mini-PCIe 模块，带 2 个 RS-232 串行端口、1 个细 DB9 电缆/1 个带 2 个 DB9 切口的通用支架 |
| 型号 | 描述 |
|---|---|
| CFM-PoE06-R10 | 带PoE功能的CFM模块，独立端口25.5W |
| CFM-IGN102 | 具有功率点火感应功能的 CFM 模块，12V/24V 可选 |
| 型号 | 描述 |
|---|---|
| DINRAIL-R10 | Diamond 系列 DIN-RAIL 安装套件 |
| SIDE01 | 侧面安装套件 |
| 风扇-EX103 | 外置风扇带4pin接线端子插头和安装支架，支持智能风扇 （*使用CFM-PoE模块时必须安装外置风扇） |
| GST60A12-CIN1 | 适配器 AC/DC 12V 5A 60W，带 3 针接线端子插头和管子，VI 级 |
| GST120A24-CIN | 适配器 AC/DC 24V 5A 120W，带 3 针接线端子插头和管子，VI 级 |
| GST220A24-CIN | 适配器 AC/DC 24V 9.2A 220W 带 3 针接线端子插头和管子，VI 级 |
